K Serisi Motorlar Cente Ayar Resim 17 2015/11/20 12:34:44 |

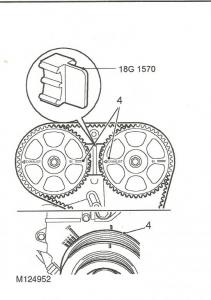

4. Krank milini saat yönünde çevirerek eksantrik kasnak dişlileri üzerindeki işaretlerin resimdeki gibi aynı hat üzerine gelmelerini sağlayın. Buna göre her iki kasnak dişlide EXHAUST oku saat 9 u, IN --- işaret çizgileri ise saat 3 ü göstermelidir.
DİKKAT!: Motoru çevirmek için kesinlikle eksantrik kasnak dişlilerini, üzerindeki cıvataları veya triger kayışını kullanmayın.
5. Eksantrik kasnakları sabitleme aparatını (18G 1570) resimdeki gibi yerleştirin.
|
|
|
|
|
|
|
|
