Üzerinde okuyuculu çember bulunan volant diskleri için

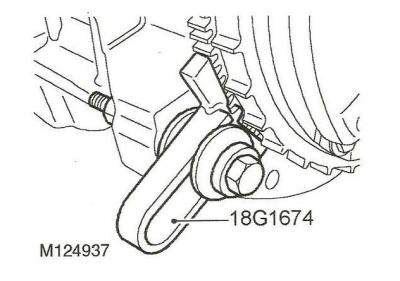

5. Volant sabitleme aparatı 18G 1574 ü yerleştirin ve 2 cıvatayla sabitleyin.
DİKKAT!: 18G 1674 aparatının dişlerinin volant dişleriyle akuple olmasına dikkat edin, volant okuyucusu dişleriyle değil.
6. VVC motorlar: Yeni triger kayışı ile birlikte verilen gergi yayı ve cıvatasını yerine yerleştirin. Yayı gerginin arka plakasına ve cıvataya tespit edin.
DİKKAT!: Mevcut yayın, üzerinde çalışılan motor tipi için uygun olduğunu kontrol edin.
VVC tip olmayan motorlar için: Yay bir kılıf ile birlikte monte edilir.
VVC motorlar için: Yayda kılıf yoktur
|
|
|
|
|
|
|
|
